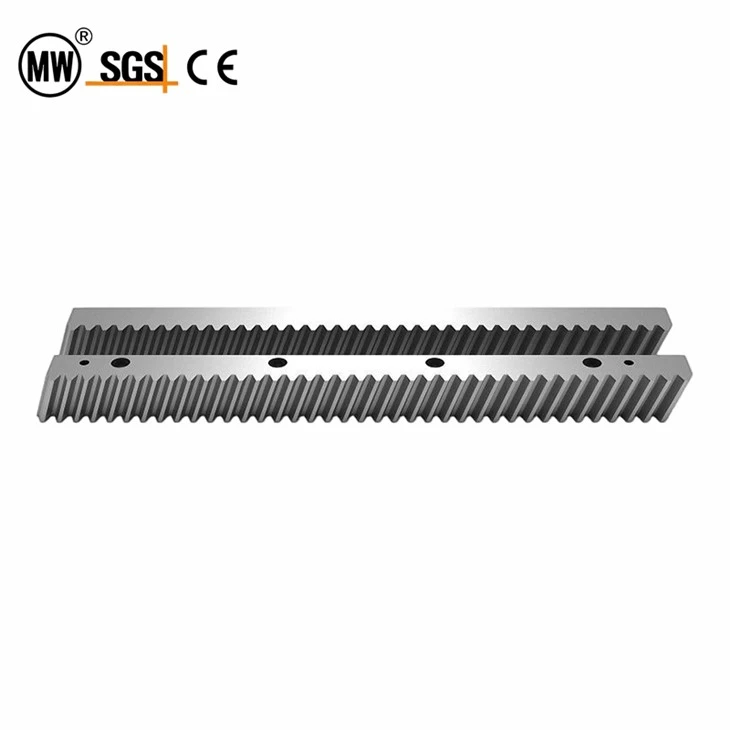

Hangzhou Ocean Industry Co., Ltd. on yksi johtavista kaiverruskoneen hammastelineiden valmistajista ja toimittajista Kiinassa. Tervetuloa tukkumyyntiin Kiinassa valmistettuihin kestäviin teollisuusketjuihin ja voimansiirtoosiin täällä tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

Verrattuna ketju- ja hihnakäyttöihin kaiverruskoneen hammastelineellä on seuraavat edut:

1.Se voi saavuttaa muuntamisen pyörivän liikkeen ja lineaarisen edestakaisen liikkeen välillä;

2.Tarkka hetkellinen siirtosuhde;

3. Korkea siirtoteho.

4. Pitkä käyttöikä jne.

Suurin osa Ocean Engraving Machine Gear Rackista on viety Eurooppaan vuodesta 2005. Suurin osa Ocean OEM -asiakkaista lähettää piirustuksia ja Ocean tuottaa piirustusten mukaan, jos sinulla ei ole piirustusta, Ocean voi myös tuottaa näytteesi mukaan.

Parametri

Engraving Machine Gear Rack1

Koodi		Moduuli	L	Hampaat nro.	B	A0	A1	D	I	Reikä nro	A	C1	C2	E	D1	I1	C3	Nostovirhe /300mm
010	05	1	499.51	159	15	15	14	一	一	一	一	一	一	一	一	一	一	0.080
15	05	1.5	499.51	106	17	17	15.5	62.44	124.88	4	8	6	9.5	7	29	441.5	5.7	0.082
15	10	1.5	999.03	212	17	17	15.5	62.44	124.88	8	8	6	9.5	7	29	941.0	5.7	0.082
020	05	2	502.65	80	24	24	22	62.83	125.66	4	8	7	11	7	31.3	440.1	5.7	0.086
020	10	2	1005.31	160	24	24	22	62.83	125.66	8	8	7	11	7	31.3	942.7	5.7	0.086
30	05	3	508.94	54	29	29	26	63.62	127.23	4	9	10	15	9	34.4	440.1	7.7	0.091
30	10	3	1017.88	108	29	29	26	63.62	127.23	8	9	10	15	9	34.4	949.1	7.7	0.091
40	05	4	502.65	40	39	39	35	62.83	125.66	4	12	10	15	9	37.5	427.7	7.7	0.095
040	10	4	1005.31	80	39	39	35	62.83	125.66	8	12	10	15	9	37.5	930.3	7.7	0.095
050	05	5	502.65	32	49	39	34	62.83	125.66	4	12	14	20	13	30.1	442.4	11.7	0.098
50	10	5	1005.31	64	49	39	34	62.83	125.66	8	12	14	20	13	30.1	945	11.7	0.098
060	05	6	508.94	27	59	49	43	63.62	127.23	4	16	18	26	17	31.4	446.1	15.7	0.100
60	10	6	1017 88	54	59	49	43	63.62	127.23	8	16	18	26	17	31.4	955	15.7	0.100
080	05	8	502.65	20	79	79	71	62.83	125.66	4	25	22	33	21	26.6	449.45	19.7	0.105
080	10	8	1005.31	40	79	79	71	62.83	125.66	8	25	22	33	21	26.6	952	19.7	0.105
100	10	10	1005.31	32	99	99	89	62.83	125.66	8	32	33	48	32	125.7	753.96	19.7	0.110

Valmistuskuvaus
Tarkkuusluokka	(JIS-luokka 6) DIN 10e27
Materiaali	S45C
Tyyppi	Suora teline
Hampaiden hoito	Jyrsitty
Kovuus	Korkea taajuus, HRC43 ~ 45 astetta.
Sivut Maa	ei sisälly.
Painekulma	20 astetta.

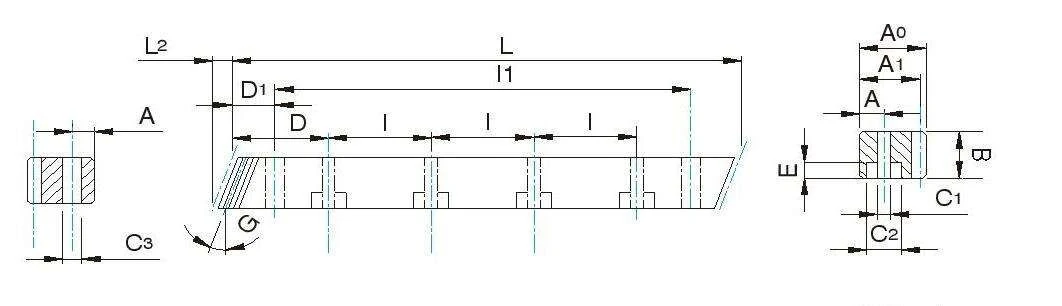

Engraving Machine Gear Rack2

Koodi		Moduuli	L	L2	Hampaat nro	B	A0	A1	D	I	Reikä nro	A	C1	C2	E	D1	I1	C3	Nostovirhe /300mm
010	05	1	500.00	3.14	150	15	15	14	-	-	-	-	-	-	-	-	-	-	0.080
015	05	1.5	500.00	6.7	100	17	17	15.5	62.5	125	4	8	6	9.5	7	31.7	436.6	5.7	0.083
015	10	1.5	1000.00	6.7	200	17	17	15.5	62.6	126	8	8	6	9.5	7	31.7	936.6	5.7	0.083
020	05	2	500.00	8.5	75	24	24	22	62.5	125	4	8	7	1: 1	7	31.7	436.6	5.7	0.086
020	10	2	1000.00	8.5	150	24	24	22	62.5	125	8	8	7	11	7	31.7	936.6	5.7	0.086
030	05	3	500.00	10.3	50	29	29	26	62.5	125	4	9	10	15	9	35.0	430.0	7.7	0.091
030	10	3	1000.00	10.3	100	29	29	26	62.5	125	8	9	10	15	9	35.0	930.0	7.7	0.091
040	05	4	506.67	13.8	38	39	39	35	62.5	125	4	12	10	15	9	33.3	433.0	7.7	0.095
040	10	4	1000.00	13.8	75	39	39	35	62.5	125	8	12	10	15	9	33.3	933.4	7.7	0.095
050	05	5	500.00	17.4	30	49	39	34	62.5	125	4	12	14	20	13	37.5	425.0	11.7	0.098
050	10	5	1000.00	17.4	60	49	39	34	62.5	125	8	12	14	20	13	37.5	925.0	11.7	0.098
060	05	6	500.00	20.9	25	59	49	43	62.5	125	4	16	18	26	17	37.5	425.0	15.7	0.100
060	10	6	1000.00	20.9	50	59	49	43	62.5	125	8	16	18	26	17	37.5	925.0	15.7	0.100
080	05	8	480.00	28.0	18	79	79	71	60.0	120	4	25	22	33	21	120	240.0	19.7	0.105
080	10	8	960.00	28.0	36	79	79	71	60.0	120	8	25	22	33	21	120	720.0	19.7	0.105
100	10	10	1000.00	35.11	30	99	99	89	62.5	125	8	32	33	48	32	125	750.0	19.7	0.110
120	10	12	1000.00	42. 56	25	120	120	108	40	125	8	40	39	58	38	102.5	750.0	19.7	0.111

Valmistuskuvaus
Tarkkuusluokka	(lS Grade6)DIN 10e27
Materiaali	S45C
Tyyppi	Kierteinen teline
Hampaiden hoito	Jyrsitty
Kovuus:	High Freguency.HRC43~45 astetta.
Sivut Maa	ei sisälly.
Oikean käden kulma	l9 astetta 31'42"
Painekulma	20 astetta.

Engraving Machine Gear Rack3

Koodi		kartoittaa	Hampaat nro.	d1	d2	d3	D	w1	w2	k	h
15	12	1	12	6	14	18.0	21.0	. .	. .	. .	. .
15	13	1	13	6	14	19.5	22.5	. .	. .	. .	. .
15	14	1	14	6	16	21.0	24.0	. .	. .	. .	. .
15	15	1	15	6	18	22.5	25.5	. .	. .	. .	. .
15	16	1	16	6	18	24.0	27.0	. .	. .	. .	. .
15	17	1	17	9	20	25.5	28.5	. .	. .	. .	. .
15	18	1	18	9	20	27.0	30.0	. .	. .	. .	. .
15	19	1	19	9	20	28.5	31.5	. .	. .	. .	. .
15	20	1	20	9	25	30.0	33.0	. .	. .	. .	. .
15	21	1	21	9	25	31.5	34.5	. .	. .	. .	. .
15	22	1	22	9	25	33.0	36.0	. .	. .	. .	. .
15	23	1	23	9	25	34.5	37.5	. .	. .	. .	. .
15	24	1	24	9	25	36.0	39.0	. .	. .	. .	. .
15	25	1	25	9	25	37.5	40.5	. .	. .	. .	. .
15	30	1	30	9	30	45.0	48.0	. .	. .	. .	. .
15	35	1	35	9	40	52.5	55.5	. .	. .	. .	. .
15	38	1	38	9	40	57.0	60.0	. .	. .	. .	. .
15	40	1	40	9	40	60.0	63.0	. .	. .	. .	. .
15	45	1	45	12	50	67.5	70.5	. .	. .	. .	. .
15	48	1	48	12	50	72.0	75.5	. .	. .	. .	. .
15	50	1	50	12	50	75.0	78.0	. .	. .	. .	. .
15	57	1	57	12	60	85.5	88.5	. .	. .	. .	. .
15	60	1	60	12	60	90.0	93.5	. .	. .	. .	. .
15	76	2	76	16	. .	114.0	117.0	. .	. .	. .	. .
15	80	2	80	16	. .	120.0	123.0	. .	. .	. .	. .
15	95	2	95	20	. .	142.5	145.5	. .	. .	. .	. .

Valmistus Descrpton
Tarkkuusluokka	(JS Grade 4) DIN 8e25
Materiaali	(S45C Medium Carbon Steel)C45
Tyyppi	Suora teline
Hampaiden hoito	Jyrsitty
Kovuus	Ei lämpökäsittelyä.
Painekulma:	20 astetta.
Materiaalia voidaan käyttää 42CrM04
