Hangzhou Ocean Industry Co., Ltd. on yksi johtavista gl-tyyppisten kytkimien valmistajista ja toimittajista Kiinassa. Tervetuloa tukkumyyntiin Kiinassa valmistettuihin kestäviin teollisuusketjuihin ja voimansiirtoosiin täällä tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

GL Type Couplings ovat teollisuuskoneissa laajalti käytetty kytkin, joka on suunniteltu kestävyyttä ja tarkkuutta ajatellen, ja pinta on koneistettu ja fosfatoitu kestävyyden ja tarkkuuden parantamiseksi. Lisäksi nämä kytkimet on tasapainotettava dynaamisesti niiden suorituskyvyn varmistamiseksi, kun pyörimisnopeus saavuttaa puolet käyttörajasta. Sitä on saatavana myös erilaisina rakennetyypeinä, kuten rullaketjukytkimet ja uritetut jäykät akselikytkimet jne.

Rullaketjun kytkin koostuu yleensä kahdesta yhdensuuntaisesta ketjupyörästä ja kaksirivisesta rullaketjusta, minkä ansiosta se toimii alhaisilla nopeuksilla, raskailla kuormilla ja korkeissa lämpötiloissa ja sillä on tietty kompensointikapasiteetti. Uratut jäykät akselikytkimet soveltuvat sovelluksiin, jotka vaativat suurta vääntömomenttia.

Lisäksi yrityksemme voi myös räätälöidä asiakkaidemme tarpeiden mukaan, ja näitä kytkimiä käytetään laajasti erilaisissa teollisuuden laitteissa, kuten pumpuissa, puhaltimissa ja muissa voimansiirtojärjestelmissä tehokkaiden ja luotettavien liitäntöjen aikaansaamiseksi.

Yhteenvetona voidaan todeta, että GL Type Couplings -kytkimet ovat tehokkaita, monipuolisia liittimiä, jotka soveltuvat monenlaisiin teollisiin sovelluksiin ja pystyvät täyttämään eri asiakkaiden tarpeet ja standardit.

Parametri

Tuotevalikoima

Standardit	Sarjan tyyppi	Sizeb valikoima
ANSI	GL	GL44x40-GL124x118
DIN	GL	GL112x100-GL315x300

ANSI

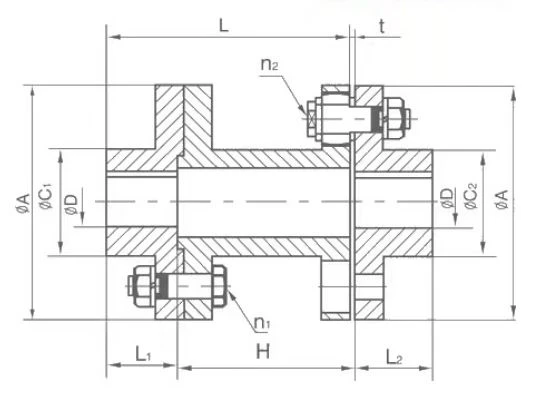

ANSI GL Type Couplings

Luettelo AXH	Perusmitat						Poraus		n		Suurin vääntömomentti (in-Lb)	Suurin kierrosluku (rpm)	wt Lbs
Luettelo AXH	L	L1	C1	L2	C2	t	lentäjä	Max	M1	n2	Suurin vääntömomentti (in-Lb)	Suurin kierrosluku (rpm)	wt Lbs
GL 44x40	51/4	17/16	2	19/16	2	0.118	-	11/8	4	4	292	4000	11.4
GL 50x40	57/16	15/8	23/16	13/4	23/16	0.118	-	11/4	4	4	646	4000	15.4
GL 55x40	511/16	17/8	23/16	2	213/16	0.118	-	11/2	6	6	1150	4000	20.4
GL 55x55	71/4	17/8	23/16	2	213/16	0.118	-	11/2	6	6	1150	4000	21.6
GL 63x40	515/16	21/16	31/8	23/16	31/8	0.118	-	13/4	8	8	1770	4000	26.4
GL 63x55	71/2	21/16	31/8	23/16	31/8	0.118	-	13/4	8	8	1770	4000	28.0
GL 71x40	63/16	23/8	31/2	21/2	31/2	0.118	-	2	8	8	2036	3500	34.2
GL 71x55	73/4	23/8	31/2	21/2	31/2	0.118	-	2	8	8	2036	3500	36.1
GL 71x63	95/16	23/8	31/2	21/2	31/2	0.118	-	2	8	8	2036	3500	37.9
GL 79x55	8	25/8	4	213/16	4	0.157	11/16	23/16	8	8	3894	3200	55.1
GL 79x71	99/16	25/8	4	213/16	4	0.157	11/16	23/16	8	8	3894	3200	57.3
GL79x79	113/16	25/8	4	213/16	4	0.157	11/16	23/16	8	8	3894	3200	59.6
GL 88x55	83/8	3	43/8	31/8	43/8	0.157	11/16	21/2	8	8	4524	2850	69.9
GL 88x71	915/16	3	43/8	31/8	43/8	0.157	11/16	21/2	8	8	4524	2850	72.8
GL 88x87	111/2	3	43/8	31/8	43/8	0.157	11/16	21/2	8	8	4524	2550	75.7
GL 100x55	83/4	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	102
GL 100x71	105/16	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	106
GL 100x87	117/8	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	110
GL 100x100	137/16	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	114
GL 110x71	1011/16	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	143
GL 110x87	121/4	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	148
GL 110x100	137/8	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	153
GL 110x118	157/16	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	158
GL 124x71	113/16	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	186
GL 124x87	123/4	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	193
GL 124x100	143/8	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	200
GL 124x118	1529/32	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	200

DIN

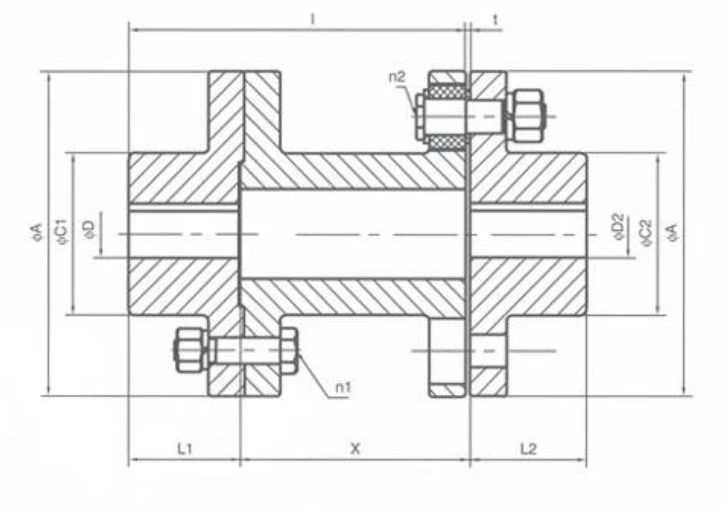

DIN GL Type Couplings

Luettelo AxX	Perusmitat						Poraus		n1	n2	Suurin vääntömomentti (Nm)	Suurin kierrosluku (rpm)	Hitausmomentti (kg.㎠)	G (kg)
	L	L1	L2	C1	C2	t	poilot	max
GL-112x100 GL-125x100 GL-140x100 GL-140x140 GL-160x100	134 139 144 184 150	37 42 47 47 53	40 45 50 50 56	50 56 71 71 80	50 56 71 71 80	3 3 3 3 3	11 11 11 11 11	28 32 38 38 45	4 4 6 6 8	4 4 6 6 8	33 73 130 130 200	4000 4000 4000 4000 4000	79 140 220 230 380	5.53 7.47 9.9 10.5 12.8




GL-160x140 GL-180x100 GL-180x140 GL-180x180 GL-200x140	190 157 197 237 203	53 60 60 60 67	56 63 63 63 71	80 90 90 90 100	80 90 90 90 100	3 3 3 3 4	11 11 11 11 18	45 50 50 50 56	8 8 8 8 8	8 8 8 8 8	200 230 230 230 440	4000 3500 3500 3500 3200	390 620 630 640 1200	13.6 16.6 17.5 18.4 26.7




GL-200x180 GL-200x220 GL-224x140 GL-224x180 GL-224x220	243 283 212 252 292	67 67 76 76 76	71 71 80 80 80	100 100 112 112 112	100 100 112 112 112	4 4 4 4 4	18 18 18 18 18	56 56 63 63 63	8 8 8 8 8	8 8 8 8 8	440 440 510 510 510	3200 3200 2850 2850 2850	1300 1300 2000 2000 2000	27.8 28.9 33.9 35.3 36.7




GL-250x140 GL-250x180 GL-250x220 GL-250x260 GL-280x180	222 262 302 342 272	86 86 86 86 96	90 90 90 90 100	125 125 125 125 140	125 125 125 125 140	4 4 4 4 4	20 20 20 20 30	71 71 71 71 80	8 8 8 8 8	8 8 8 8 8	850 850 850 850 1500	2550 2550 2550 2550 2300	3600 3700 3700 3800 6200	49.6 51.5 53.4 55.3 69.4




GL-280x220 GL-280x260 GL-280x300 GL-315x180 GL-315x220	312 352 392 284 324	96 96 96 108 108	100 100 100 112 112	140 140 140 160 160	140 140 140 160 160	4 4 4 4 4	30 30 30 32 32	80 80 80 90 90	8 8 8 10 10	8 8 8 10 10	1500 1500 1500 2200 2200	2300 2300 2300 2050 2050	6300 6400 6500 10000 10000	71.8 74.2 76.6 90.6 93.7




GL-315x260 GL-315x300	364 404	108 108	112 112	160 160	160 160	4 4	32 32	90 90	10 10	10 10	2200 2200	2050 2050	11000 11000	96.8 99.8

Suositut Tagit: gl-tyyppiset kytkimet, Kiina gl-tyyppisten kytkimien valmistajat, toimittajat, tehdas

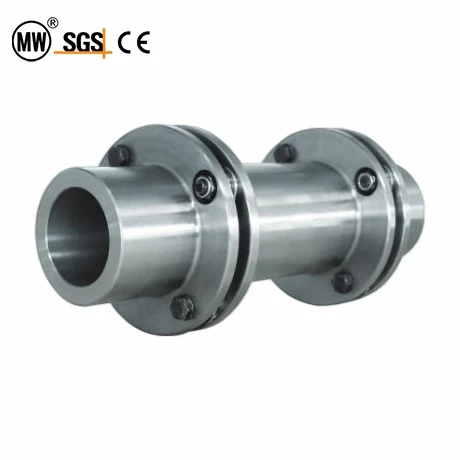

GL-tyypin kytkimet
