Hangzhou Ocean Industry Co., Ltd. on yksi johtavista tupakkakoneiden kuljetinketjujen valmistajista ja toimittajista Kiinassa. Tervetuloa tukkumyyntiin Kiinassa valmistettuihin kestäviin teollisuusketjuihin ja voimansiirtoosiin täällä tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

Hangzhou Ocean Industry CO., Ltd. on ammattimainen valmistaja ja suurin osa tuotteistamme on viety Eurooppaan vuodesta 2005 lähtien.

Erikoisvarusteemme ja maatalousketjumme sopivat kaikkiin maatilan vaativiin työolosuhteisiin. Ne on valmistettu kulutusta kestävästä seosteräksestä, jossa on korroosionestopinnoite, ja ne ovat yhteensopivia harvesterien, traktoreiden ja paalainten mukautettujen K, F, CA-lisälaitteiden kanssa. Korkea vetolujuus pidentää käyttöikää, joustava OEM & ODM maailmanlaajuisille maatalouskoneiden tukkukauppiaille.

Parametri

Suurin osa OEM-asiakkaastamme lähettää meille piirustuksen ja tuotamme heidän piirustuksensa mukaan. Voit lähettää meille piirustuksen myös sähköpostilla-, niin insinöörimme tarjoaa apua. Jos piirustusta ei ole, näyte myös OK. Katalogi myös OK.

Piirustukset ja parametritiedot

Tupakan mekaaninen kuljetusketju sisältää pääasiassa savukkeiden valmistuslaitteiden kuivausketjun, säilytyskaappiketjun ja syöttöketjun.

Optimoidun suunnittelun, kohtuullisen materiaalin valinnan ja tarkan valmistuksen ansiosta tuotteella on ympäristön kestävyys, kulutuskestävyys, vakaa toiminta ja korkea luotettavuus, ja se täyttää tupakkakoneiden käyttövaatimukset monimutkaisen työympäristön, korkean laadun, korkean tehokkuuden, turvallisuuden ja luotettavuuden ansiosta.

Käytetään laajasti tupakan tuotannossa, rehun kuivauksessa ja muilla aloilla.

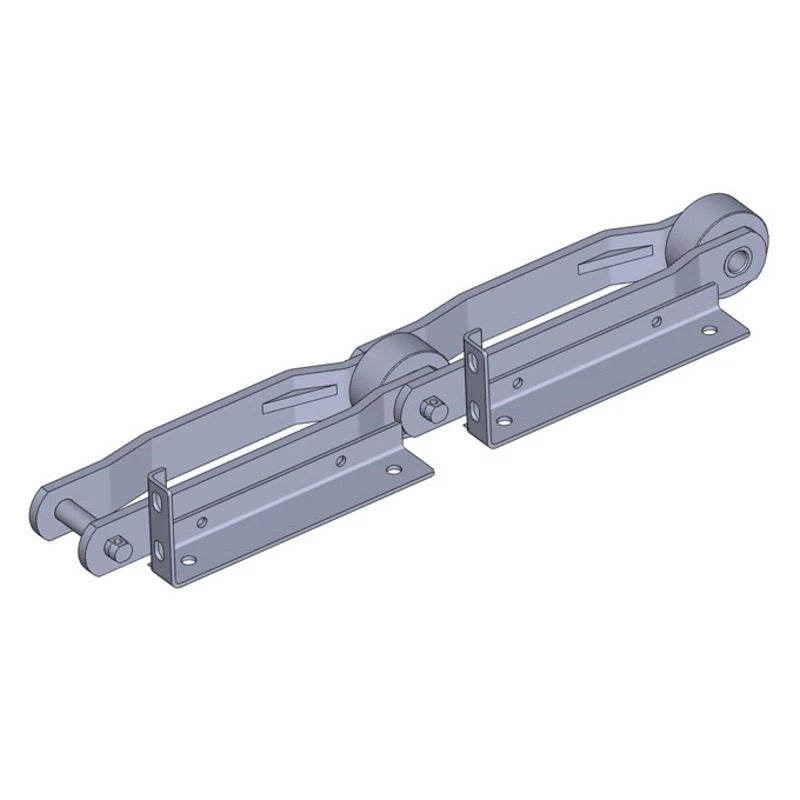

Tupakan kuljetinketjut

Ketju nro	G	L	F	G1	L1	W1	E1	E2	d4
Ketju nro	jne	jne	jne	jne	jne	jne	jne	jne	jne
P200F74	167.0	130.0	41.5	60.0	30.0	23.0	8.0	12.0	8.0
P200F132	168.0	127.0	44.3	63.0	27.0	26.0	7.0	7.0	8.0
P200F156	167.0	130.0	41.2	60.0	30.0	23.0	8.0	12.0	8.0
P200F177	170.0	127.0	48.0	62.0	27.0	26.0	7.0	7.0	7.0
P203.2F2	170.0	127.0	39.0	62.0	27.0	24.0	6.8	10.8	6.5

Ketju nro	Piki	Rulla halkaisija	Leveys välillä sisälevyt	Nasta halkaisija	Nasta pituus	Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	b1 min	d2 max	Lc max	h2 max	T max	Q min	Q0	q
	jne	jne	jne	jne	jne	jne	mm	kN/lbf	kN	kg/m
P200F74	200.0	50.0	24.0	11.9	62.0	30.0	6.0	100/22480	110.0	6.1
P200F132	200.0	50.0	25.5	14.0	63.0	35.0	6.0	130/29225	143.0	7.1
P200F156	200.0	50.0	23.0	11.9	62.0	32.0	6.3	100/22480	110.0	6.4
P200F177	200.0	60.0	26.0	18.0	75.0	45.0	8.0	230/51704	241.5	11.8
P203.2F2	203.2	50.5	24.0	11.0	64.6	32.0	6.0	120/26977	130.0	6.2

Ketju nro	G	F1	F2	W1	W	d4	d5
Ketju nro	mm	mm	mm	mm	mm	mm	mm
C2082F35	30.0	33.0	32.0	45.7	86.7	8.8	24.0
C2082HF70	30.0	34.0	32.0	44.0	85.0	8.6	24.0
C2082F78	30.0	28.5	32.0	45.7	86.7	8.8	24.0

Ketju nro	Piki	Rulla halkaisija	Leveys sisälevyt	Pin halkaisija	Pin pituus		Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
C2082F35	50.8	28.58	15.75	7.92	32.7	36.5	24.0	3.25	55.6/12500	60.0	3.37
C2082HF70	50.8	28.58	15.75	7.92	36.2	38.9	24.0	4.00	55.6/12500	60.0	3.31
C2082F78	50.8	28.58	15.75	7.92	32.7	36.5	24.0	3.25	55.6/12500	60.0	3.37

Ketju nro	G	L	F	W	h4	d4
Ketju nro	mm	mm	mm	mm	mm	mm
P76.2F30	25.0	31.8	44.5	89.8	9.0	9.7

Ketju nro	Piki	Rulla halkaisija	Leveys välillä sisälevyt	Pin halkaisija	Pin pituus	Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	b1 min	d2 max	Lc max	h2 max	T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
P76.2F30	76.2	38.0	24.0	11.0	55.0	28.7	5.0	75/16860	80.0	5.67

Ketju nro	G	F	W	h4	E1	E2
Ketju nro	mm	mm	mm	mm	mm	mm
P50F46	29.0	27.5	36.5	13.0	6.2	9.5

Ketju nro	Piki	Rulla halkaisija	Leveys välillä sisälevyt	Pin ulottuvuus			Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
P50F46	50.0	30.0	14.5	8.0	35.5	45.6	24.0	4.0	50/11240	55.0	3.73

910

Ketju nro	G	F	W	h4	d4
Ketju nro	mm	mm	mm	mm	mm
P100F74	40.0	55.00	73.0	8.0	12.0
P100F171	40.0	55.00	73.5	10.0	12.0
P100F173A1	40.0	47.25	64.3	9.5	11.0
P100F260A1	40.0	55.00	73.0	8.0	12.0
P160F104A1	50.0	64.00	99.0	15.0	13.0

Ketju nro	Piki	Rulla halkaisija		Leveys välillä sisälevyt	Pin halkaisija	Pin pituus		Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	d5 max	b1 min	d2 max	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
P100F74	100.0	60.0	-	34.0	18.0	-	69.0	45.0	6.05.0	140/31470	150.0	13.80
P100F171	100.0	60.0	-	35.0	18.0	65.0	69.5	41.0	6.0/5.0	140/31470	150.0	13.17
P100F173A1	100.0	60.0	75.0	36.0	18.0	65.0	70.5	45.0	6.0/5.0	140/31470	150.0	16.10
P100F260A1	100.0	60.0	-	34.0	18.0	-	63.0	45.0	4.0	120/26977	130.0	11.20
P160F104A1	160.0	80.0	96.0	48.0	25.0	95.5	102.0	65.0	10.0/8.0	315/70812	330.7	28.30

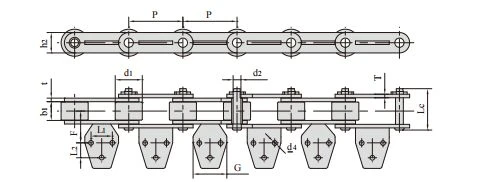

1112

Ketju nro	G	F	L1	L2	d4
Ketju nro	mm	mm	mm	mm	mm
P76.2F63A3	47.5	44.7	30.0	21.0	6.7

Ketju nro	Piki	Rulla halkaisija	Leveys välillä sisälevyt	Pin ulottuvuus		Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	b1 min	d2 max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
P76.2F63A3	76.2	38.1	25.2	11.0	57.0	28.7	5.0	80/17984	88.0	7.10

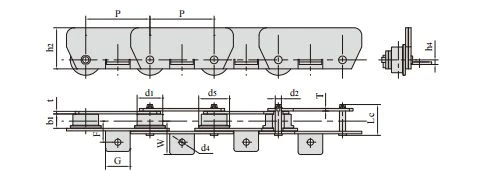

1314

Ketju nro	G	F	W	h4	d4
Ketju nro	mm	mm	mm	mm	mm
M80F36A1-F-125	48.0	41.0	65.0	9.0	12.0

Ketju nro	Piki	Rulla halkaisija		Leveys välillä sisälevyt	Pin ulottuvuus		Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	d5 max	b1 min	d2 max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
M80F36A1-F-125	125.0	50.0	60.0	28.0	12.0	60.0	80.0	5.0	80/17984	88.0	12.50

1516

Ketju nro	G	L1	F	W	h4	d4
Ketju nro	mm	mm	mm	mm	mm	mm
M160F57A2-F-200	115.0	85.0	62.0	83.3	36.0	13.5

Ketju nro	Piki	Rulla halkaisija		Leveys välillä sisälevyt	Pin ulottuvuus		Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	d5 max	b1 min	d2 max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
M160F57A2-F-200	200.0	70.0	90.0	37.0	18.0	80.0	95.0	7.0	160/15968	172.8	18.80

1718

Ketju nro	G	F	W	h4	d4
Ketju nro	mm	mm	mm	mm	mm
P200F33	90.0	79.0	136.0	21.5	14.0

Ketju nro	Piki	Rulla halkaisija	Leveys välillä sisälevyt	Pin halkaisija	Pin pituus		Levy syvyys	Levy paksuus	Vetovoima vahvuus	Keskimäärin vetolujuus vahvuus	Paino per mittari
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
P200F33	200.0	100.0	48.0	30.0	107.0	112.0	80.0	12.0	648/145670	680.0	37.8
